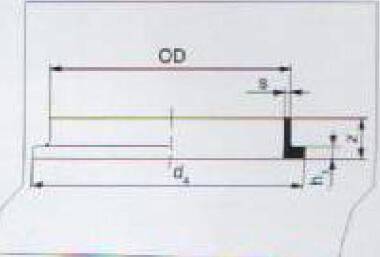

| OD | d 1 | d 2 | z | PN6/SDR17.6 | PN16/SDR7.25 | ||
| S | h 1 | h 4 | S | ||||
| 20 | 27.00 | 45.00 | 50.00 | 2.50 | 7.00 | 30.00 | 2.80 |
| 25 | 33.00 | 58.00 | 50.00 | 2.70 | 9.00 | 25.00 | 3.50 |
| 32 | 40.00 | 68.00 | 50.00 | 3.00 | 10.00 | 18.00 | 4.50 |
| 40 | 50.00 | 78.00 | 50.00 | 3.70 | 11.00 | 20.00 | 5.60 |
| 50 | 61.00 | 88.00 | 50.00 | 4.60 | 12.00 | 18.00 | 6.90 |
| 63 | 75.00 | 102.00 | 50.00 | 5.80 | 14.00 | 18.00 | 8.70 |
| 75 | 89.00 | 122.00 | 50.00 | 6.90 | 16.00 | 18.00 | 10.40 |
| 90 | 105.00 | 138.00 | 80.00 | 8.20 | 17.00 | 40.00 | 12.50 |
| 110 | 125.00 | 158.00 | 80.00 | 10.00 | 18.00 | 38.00 | 15.20 |
| 125 | 132.00 | 158.00 | 80.00 | 11.40 | 25.00 | 32.00 | 17.20 |
| 140 | 155.00 | 188.00 | 80.00 | 12.80 | 25.00 | 30.00 | 19.30 |
| 160 | 175.00 | 212.00 | 80.00 | 14.60 | 25.00 | 30.00 | 22.00 |
| 180 | 180.00 | 212.00 | 80.00 | 16.40 | 30.00 | 24.00 | 24.80 |
| 200 | 232.00 | 268.00 | 100.00 | 18.20 | 32.00 | 28.00 | 27.60 |
| 225 | 235.00 | 268.00 | 100.00 | 20.50 | 32.00 | 38.00 | 31.00 |
| 250 | 285.00 | 320.00 | 100.00 | 22.80 | 35.00 | 27.00 | 34.50 |
| 280 | 291.00 | 320.00 | 100.00 | 25.50 | 35.00 | 35.00 | 38.60 |
| 315 | 335.00 | 370.00 | 100.00 | 28.70 | 35.00 | 30.00 | |
| 355 | 373.00 | 430.00 | 120.00 | 32.30 | 40.00 | 32.00 | |
| 400 | 427.00 | 482.00 | 120.00 | 36.40 | 46.00 | 49.00 | |
| 450 | 514.00 | 585.00 | 120.00 | 41.00 | 60.00 | 27.00 | |
| 500 | 530.00 | 585.00 | 120.00 | 45.50 | 60.00 | 37.00 | |
| OD | d 4 | PN3.2/SDR33 | PN6/SDR17.6 | PN2.5/ SDR41 | ||||||
| S | z | h 1 | S | z | h 1 | S | z | h 1 | ||
| 560 | 685.00 | 17.40 | 120.00 | 35.00 | 31.70 | 120.00 | 50.00 |
|
|
|
| 630 | 685.00 | 19.60 | 120.00 | 35.00 | 35.70 | 120.00 | 50.00 |
|
|
|
| 710 | 800.00 | 22.10 | 120.00 | 35.00 | 40.20 | 120.00 | 50.00 | 17.40 | 120.00 | 35.00 |
| 800 | 905.00 | 24.90 | 120.00 | 36.00 | 45.30 | 120.00 | 52.00 | 19.60 | 120.00 | 36.00 |
