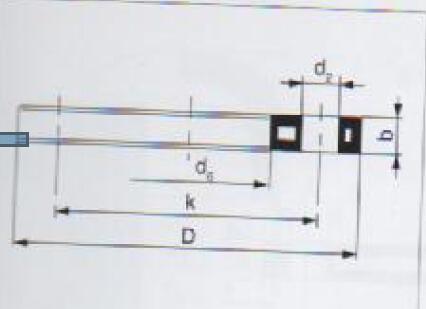

| OD | DN | D ±2 | k ±1 | d2 ±1 | Screws | PN10/SDR11 | ||
| Number | Thread | d6 ±1.5 | b ±1 | |||||
| 20 | 15 | 95.00 | 65.00 | 14.00 | 4 |
M12 |
28.00 | 12.00 |
| 25 | 20 | 105.00 | 75.00 | 14.00 | 4 | M12 | 34.00 | 12.00 |
| 32 | 25 | 115.00 | 85.00 | 14.00 | 4 | M12 | 42.00 | 16.00 |
| 40 | 32 | 140.00 | 100.00 | 18.00 | 4 | M16 | 51.00 | 16.00 |
| 50 | 40 | 150.00 | 110.00 | 18.00 | 4 | M16 | 62.00 | 18.00 |
| 63 | 50 | 165.00 | 15.00 | 18.00 | 4 | M16 | 78.00 | 18.00 |
| 75 | 65 | 185.00 | 145.00 | 18.00 | 4 | M16 | 92.00 | 18.00 |
| 90 | 80 | 200.00 | 160.00 | 18.00 | 8 | M16 | 110.00 | 20.00 |
| 110 | 100 | 220.00 | 180.00 | 18.00 | 8 | M16 | 133.00 | 20.00 |
| 125 | 100 | 220.00 | 180.00 | 18.00 | 8 | M16 | 135.00 | 20.00 |
| 140 | 125 | 250.00 | 210.00 | 18.00 | 8 | M16 | 158.00 | 24.00 |
| 160 | 150 | 285.00 | 240.00 | 22.00 | 8 | M20 | 178.00 | 24.00 |
| 180 | 150 | 285.00 | 240.00 | 22.00 | 8 | M20 | 188.00 | 24.00 |
| 200 | 200 | 340.00 | 295.00 | 22.00 | 8 | M20 | 235.00 | 24.00 |
| 225 | 200 | 340.00 | 295.00 | 22.00 | 8 | M20 | 238.00 | 24.00 |
| 250 | 250 | 409.00 | 350.00 | 22.00 | 12 | M20 | 288.00 | 30.00 |
| 280 | 250 | 409.00 | 350.00 | 22.00 | 12 | M20 | 294.00 | 30.00 |
| 315 | 300 | 463.00 | 400.00 | 22.00 | 12 | M20 | 338.00 | 34.00 |
| 355 | 350 | 515.00 | 460.00 | 22.00 | 16 | M20 | 376.00 | 42.00 |
| 400 | 400 | 574.00 | 515.00 | 26.00 | 16 | M24 | 430.00 | 46.00 |

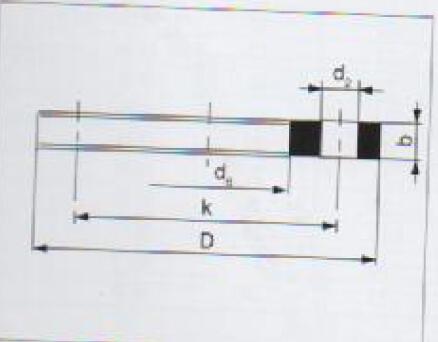

| OD | D | k | d6±1.0 | b±0.1 | d2±0.2 | Screws | |
| Number | Thread | ||||||
| 450 | 615.00 | 565.00 | 517.00 | 38.00 | 27.00 | 20 | M24 |
| 500 | 670.00 | 620.00 | 533.00 | 40.00 | 27.00 | 20 | M24 |
| 560 | 780.00 | 725.00 | 618.00 | 40.00 | 30.00 | 20 | M27 |
| 630 | 780.00 | 725.00 | 645.00 | 40.00 | 30.00 | 24 | M27 |
| 710 | 895.00 | 840.00 | 740.00 | 45.00 | 30.00 | 24 | M27 |
| 800 | 1015.00 | 950.00 | 843.00 | 45.00 | 33.00 | 24 | M30 |
