商品名称：把手式碟阀
商品编号： C-050
上架时间：2014-03-18
浏览次数：110

QQ交流

商品详情：

品号	尺寸	规格	材质	垫座	O环	蝶片	接口
VP-810	2″-8″	ANSI,JIS,DIN	PVC	EPDM,FPM	EPDM,FPM	PP	Flanged
VP-811	2″-8″	ANSI,JIS,DIN	CPVC	EPDM,FPM	EPDM,FPM	CPVC	Flanged
VP-813	2″-8″	ANSI,JIS,DIN	PVDF	EPDM,FPM	EPDM,FPM	PVDF	Flanged
VP-814	2″-8″	ANSI,JIS,DIN	PP	EPDM,FPM	EPDM,FPM	PP	Flanged

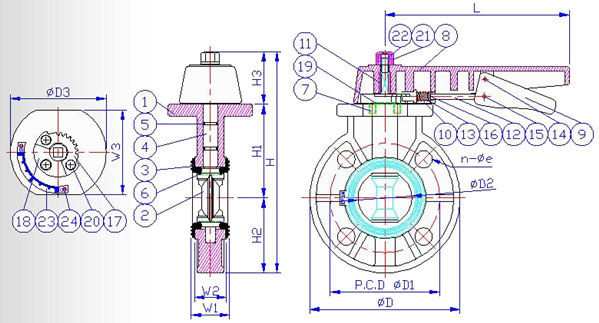

NO.	PART	MATEPIAL	QTY
1	本体	UPVC，CPVC,PP,PVDF	1
2	阀门	UPVC，CPVC,PP,PVDF	1
3	垫座	EPDM,FPM	1
4	中心柱	SUS 410	1
5	O 环	EPDM,FPM	2
6	O 环	EPDM,FPM	2
7	埋入铜柱	C3604	3
8	大把手	PP	1
9	小把手	PP	1
10	把手盖	PP	1
11	埋入铜柱	STAINLESS STEEL	1
12	链杆	SUS304	1
13	弹簧	SUS304	1
14	弹簧销	SUS304	1
15	弹簧销	SUS304	1
16	平华司	SUS304	1
17	齿轮片	SUS304	1
18	齿轮座	PP+GF,UPVC,PVDF	1
19	平华司	SUS304	1
20	螺丝	SUS304	3
21	塑料螺帽	UPVC,PVDF	1
22	埋入铜柱	C3604	1
23	铭牌	SUS304	1
24	铆钉	STAINLESS STEEL	2

SIZE		2"	2-½"	3"	4"	5"	6"	8"
Nom.		50mm	65mm	80mm	100mm	125mm	150mm	200mm
JIS	D1	120	140	150	175	210	240	290
JIS	n-¢e	4-19	4-19	8-19	8-19	8-23	8-23	12-23
ANSI	D1	121	140	152	191	216	241	298
ANSI	n-¢e	4-19	4-19	4-19	8-19	8-22	8-22	8-22
DIN	D1	125	145	160	180	210	240	295
DIN	n-¢e	4-18	4-18	8-18	8-18	8-18	8-22	8-22
D		165	185	200	229	257	285	343
2		56.5	69.5	79.5	102.5	130	153	203
D3		105	120	123	135	164	169	201
L		199	199	199	252	297	297	297
H		248.5	267.5	277	316	373.5	404.5	464.5
H1		103	113	115	135.5	165	177	210
H2		82.5	92.5	100	114.5	128.5	142.5	171.5
H3		63	62	62	66	80	83	83
W1		43	46	46	56	69	70.5	85
W2		35	36	36	47	57	62	76
W3		94	94	94	100	110	100	122
