商品名称：经济型摆动式（终端）逆止阀
商品编号：
上架时间：2014-05-09
浏览次数：87

QQ交流

商品详情：

品号	尺寸	规格	材质	垫片	O-环	接口
VP-420	3″-4″	ANSI,JIS,DIN	PVC	EPDM,FPM	EPDM,FPM	Socket，Threaded，Flanged
VP-430	3″-4″	ANSI,JIS,DIN	PVC	EPDM,FPM	EPDM,FPM	Socket，Threaded，Flanged

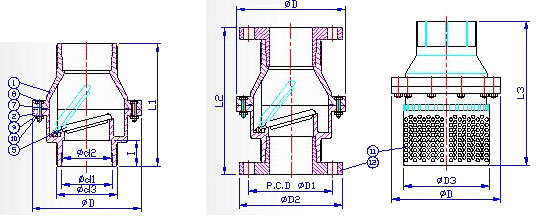

NO.	PART	MATEPIAL	QTY
1	上本体	UPVC	1
2	下本体	UPVC	1
5	阀门	EPDM,FPM	1
7	O环	EPDM,FPM	1
8	螺丝	SUS 304	10
9	平华司	SUS 304	10
10	螺帽	SUS 304	10
11	滤网	UPVC	1
12	法兰片	UPVC	2

SIZE		3"	4"
Nom		(80mm）	(100mm）
JIS	D1	150	175
	d1	89.6	114.7
	d2	88.83	113.98
	I	47.63	57.15
ANSI	D1	152	191
	d1	89.31	114.76
	d2	88.7	114.07
	I	47.63	57.15
DIN	d1	90.3	110.4
	d2	90.1	110.1
	I	51	61
thd./in	NPT	8	8
thd./in	BSPT	11	11
D		196	210
D2		185	210
D3		153	153
d3		108	133
L1		221	271
L2		260	300
L3		275	320
