商品名称：工业用摆动式逆止阀
商品编号：
上架时间：2014-05-09
浏览次数：122

QQ交流

商品详情：

品号	尺寸	规格	材质	垫片	接口
VP-450	½″-8″	ANSI,JIS,DIN	PVC	EPDM,FPM,NBR，PTFE	Flanged
VP-451	½″-8″	ANSI,JIS,DIN	CPVC	EPDM,FPM,NBR，PTFE	Flanged
VP-453	½″-8″	ANSI,JIS,DIN	PVDF	EPDM,FPM,NBR，PTFE	Flanged
VP-454	½″-8″	ANSI,JIS,DIN	PP	EPDM,FPM,NBR，PTFE	Flanged

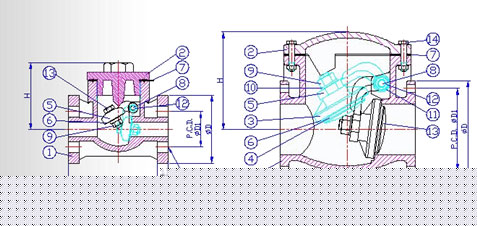

NO.	PART	MATEPIAL	QTY
1	本体	HI-PVC,UPVC,CPVC,PP,PVDF	1
2	上盖	HI-PVC,UPVC,CPVC,PP,PVDF	1
3	摆动盘	HI-PVC,UPVC,CPVC,PP,PVDF	1
4	垫盘	HI-PVC,UPVC,CPVC,PP,PVDF	1
5	摆臂	HI-PVC,UPVC,CPVC,PP,PVDF	1
6	止泄圈	EPDM,FRM,NBR,PTFE	1
7	本体垫圈	EPDM,FRM,NBR,PTFE	1
8	转轴	PTFE	1
9	螺帽	HI-PVC,UPVC,CPVC,PP,PVDF	1
10	平华司	HI-PVC,UPVC,CPVC,PP,PVDF	1
11	衬垫	EPDM,FRM,NBR,PTFE	1
12	本体螺栓	HI-PVC,UPVC,CPVC,PP,PVDF	1
13	垫盘螺栓	HI-PVC,UPVC,CPVC,PP,PVDF	4-8
14	螺丝	STEEL,SUS 304	8-12

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"	2-½"	3"	4"	6"	8"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm	65mm	80mm	100mm	150mm	200mm
JIS	D	100	100	125	140	140	155	175	185	210	285	343
	D1	70	75	90	100	105	120	140	150	175	240	290
	L	140	140	160	180	180	200	240	260	300	400	500
	n-¢e	4-¢15	4-¢15	4-¢19	4-¢19	4-¢19	4-¢19	4-¢19	8-¢19	8-¢19	8-¢23	12-¢23
ANSI	D	100	100	108	127	127	152	178	191	229	285	343
	D1	60	70	79	88.9	98	121	140	152	191	241	298
	L	140	140	160	180	180	200	240	260	300	400	500
	n-¢e	4-¢16	4-¢16	4-¢16	4-¢16	4-¢16	4-¢19	4-¢19	4-¢19	8-¢19	8-¢22	8-¢22
DIN	D	100	100	115	150	150	165	185	200	220	285	343
	D1	65	75	85	100	110	125	145	160	180	240	295
	L	140	140	160	180	180	200	240	260	300	400	500
	n-¢e	4-¢14	4-¢14	4-¢18	4-¢18	4-¢18	4-¢18	4-¢18	8-¢18	8-¢18	8-¢23	8-¢23
T		15	15	17	19	19	20	22	22	24	26	30
H		93	93	117.5	136	137	165	170.5	170	216	286	336
