商品名称：弹簧式（终端）逆止阀
商品编号：
上架时间：2014-05-10
浏览次数：145

QQ交流

商品详情：

品号	尺寸	规格	材质	止漏垫	弹簧	接口
VP-480	½″-2″	ANSI,JIS,DIN	PVC	EPDM,FPM	SUS 304	Socket，Threaded
VP-490	½″-2″	ANSI,JIS,DIN	PVC	EPDM,FPM	SUS 304	Socket，Threaded

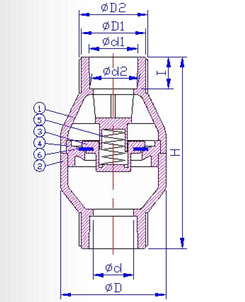

NO.	PART	MATEPIAL	QTY
1	上本体	UPVC	1
2	下本体	UPVC	1
3	中心柱	UPVC	1
4	结合体	UPVC	1
5	弹簧	SUS 304	1
6	垫片	EPDM	1

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm
JIS	d1	22.3	26.3	32.33	38.43	48.46	60.56
	d2	21.7	25.7	31.67	37.57	47.54	59.44
	I	22.2	25.4	38.6	31.8	34.9	38.1
ANSI	d1	21.54	26.87	33.65	42.42	48.56	60.63
	d2	21.23	26.57	33.27	42.04	48.11	60.17
	I	22.22	25.4	28.58	31.75	34.93	38.1
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3
	d2	20.1	25.1	32.1	40.1	50.1	63.1
	I	16	19	22	26	31	38
thd./in	NPT	14	14	11.5	11.5	11.5	11.5
	BSPT	14	14	11	11	11	11
D		56	56	73	91	91	107
D1		35	35	45	52	60	73
D2		38	38	48	55	63	76
d		17	21	28	35	39	52
H		105	105	133	157	157	178
I	SCH40	19	20	24	25.5	29.5	31

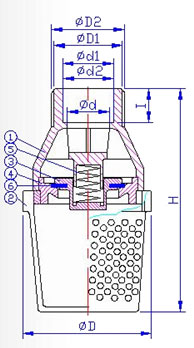

NO.	PART	MATEPIAL	QTY
1	本体	UPVC	1
2	滤网	UPVC	1
3	中心柱	UPVC	1
4	结合体	UPVC	1
5	弹簧	SUS 304	1
6	垫片	EPDM	1

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm
JIS	d1	22.3	26.3	32.33	38.43	48.46	60.56
	d2	21.7	25.7	31.67	37.57	47.54	59.44
	I	22.2	25.4	28.6	31.8	34.9	38.1
ANSI	d1	21.54	26.87	33.65	42.42	48.56	60.63
	d2	21.23	26.57	33.27	42.04	48.11	60.17
	I	22.22	25.4	28.58	31.75	34.93	38.1
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3
	d2	20.1	25.1	32.1	40.1	50.1	63.1
	I	16	19	22	26	31	38
thd./in	NPT	14	14	11.5	11.5	11.5	11.5
	BSPT	14	14	11	11	11	11
D		60	60	83	83	110	124
D1		35	35	45	52	60	73
D2		38	38	48	55	63	76
d		17	21	28	35	39	52
H		123	123	147	170	170	198
I	SCH40	17.48	18.26	22.22	23.82	27.38	29.36
