商品名称：单边由令球阀
商品编号：
上架时间：2014-05-10
浏览次数：96
QQ交流
商品详情：



品号 尺寸 规格 材质 垫座 O片 接口
VP-620 ½″-2″ ANSI,JIS,DIN PVC PTFE EPDM,FPM Socket，Threaded

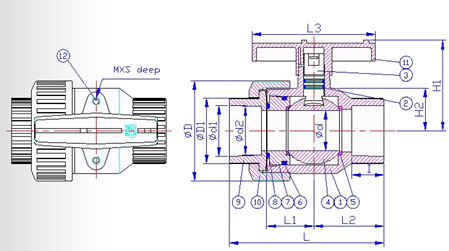

NO. PART MATEPIAL QTY
1 本体 UPVC 1
2 O环 EPDM,FRM 2
3 中心柱 UPVC 1
4 球 UPVC 1
5 垫座 PTFE 2
6 O环 EPDM,FRM 1
7 内特普 UPVC 1
8 O环 EPDM,FRM 1
9 特普 UPVC 1
10 螺帽 UPVC 1
11 把手 ABS 1
12 埋入铜柱 C3604 2



SIZE ½〞 ¾" 1" 1-¼" 1-½" 2"
Nom. 15mm 20mm 25mm 32mm 40mm 50mm
JIS d1 22.3 26.3 32.33 38.43 48.46 60.56
d2 21.7 25.7 31.67 37.57 47.54 59.44
I 22.22 25.4 28.6 31.8 34.9 38.1
ANSI d1 21.54 26.87 33.65 42.42 48.56 60.63
d2 21.23 26.57 33.27 42.04 48.11 60.17
I 22.22 25.4 28.58 31.75 34.93 38.1
DIN d1 20.3 25.3 32.3 40.3 50.3 63.3
d2 20.1 25.1 32.1 40.1 50.1 63.1
I 16 19 22 26 31 38
thd./in PT 14 14 11 11 11 11



NPT 14 14 11.5 11.5 11.5 11.5
D 45 55 66 81 96 119
D1 31 37 44 54 65 78
d 13 18 23 30 38 48
L 96 12 122 140 150 183
L1 30 37 39 44 46 56
L2 41 47 51 57 65 83
L3 78 92 100 110 121 147
H1 48 58 65 76 88 108
H2 20.5 26 33 38 40 51
F 30 33 40 47 52 70
M M5 M6 M6 M8 M8 M8
S 7 8 11 11 11 15
