商品名称：双边由令球阀
商品编号：
上架时间：2014-05-12
浏览次数：179

QQ交流

商品详情：

品号	尺寸	规格	材质	垫座	O片	接口
VP-640	½″-4″	ANSI,JIS,DIN，BS	PVC	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-641	½″-4″	ANSI,JIS,DIN，BS	CPVC	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-643	½″-4″	ANSI,JIS,DIN，BS	PVDF	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-644	½″-4″	ANSI,JIS,DIN，BS	PP	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-645	½″-4″	ANSI,JIS,DIN，BS	ABS	PTFE	EPDM,FPM	Socket，Threaded，Flanged

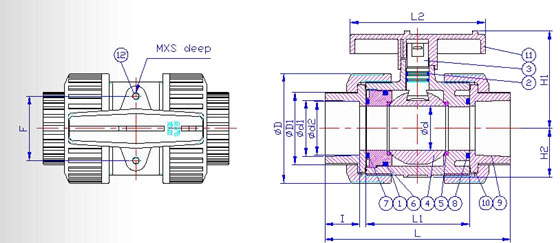

NO.	PART	MATEPIAL	QTY
1	本体	UPVC，CPVC,PP,PVDF,ABS	1
2	O环	EPDM,FRM	2
3	中心柱	UPVC，CPVC,PP,PVDF,ABS	1
4	球	UPVC，CPVC,PP,PVDF,ABS	1
5	垫座	PTFE	2
6	O环	EPDM,FRM	1
7	内特普	UPVC，CPVC,PP,PVDF,ABS	1
8	O环	EPDM,FRM	2
9	特普	UPVC，CPVC,PP,PVDF,ABS	2
10	螺帽	UPVC，CPVC,PP,PVDF,ABS	2
11	把手	ABS,PP	1
12	埋入铜柱	C3604	2.4

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"	2-½"	3"	4"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm	65mm	80mm	100mm
JIS	d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
	d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98
	I	22.22	25.4	28.6	31.8	34.9	38.1	60.7	63	69
ANSI	d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	I	22.22	25.4	28.58	31.75	34.93	38.1	44.45	47.63	57.15
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	I	16	19	22	26	31	38	44	51	61
	d1	21.5	26.9	33.7	42.4	48.4	60.5	75.5	89.1	114.5
BS	d2	21.3	26.7	33.5	42.2	48.2	60.3	75	88.8	114.1
	I	16.5	19.5	22.5	27	30	36	44.45	47.63	57.15
thd./in	PT	14	14	11	11	11	11	11	11	11
	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8
D		45	55	66	82	98	120	140	163	225
D1		31	37	44	54	65	79	92	108	146
d		13	18	23	30	38	48	61	69	99
L		112	132	144	167	172	206	273	303	333
L1		60	73	78	87	92	112	136	158	176
L2		78	92	100	110	121	147	180	224	278
H1		48	57	66	76	88	108	116	130	178
H2		20.5	26	33	38	42	53	-	-	-
F		30	33	40	47	52	70	-	-	-
M		M5	M6	M6	M8	M8	M8	-	-	-
S		7	8	11	11	11	15	-	-	-

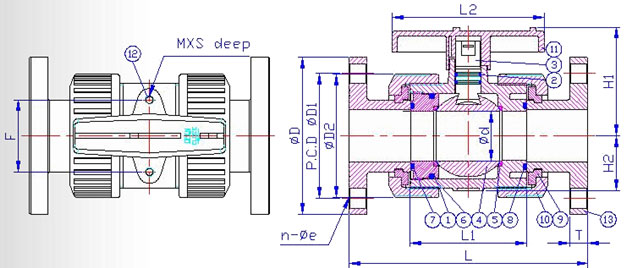

NO.	PART	MATEPIAL	QTY
1	本体	UPVC，CPVC,PP,PVDF,ABS	1
2	O环	EPDM,FRM	2
3	中心柱	UPVC，CPVC,PP,PVDF,ABS	1
4	球	UPVC，CPVC,PP,PVDF,ABS	1
5	垫座	PTFE	2
6	O环	EPDM,FRM	1
7	内特普	UPVC，CPVC,PP,PVDF,ABS	1
8	O环	EPDM,FRM	2
9	卡环	UPVC，CPVC,PP,PVDF,ABS	2
10	螺帽	UPVC，CPVC,PP,PVDF,ABS	2
11	把手	ABS,PP	1
12	埋入铜柱	C3604	2.4
13	法兰片	UPVC，CPVC,PP,PVDF,ABS	2

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"	2-½"	3"	4"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm	65mm	80mm	100mm
JIS	D	95	100	125	135	140	155	175	185	210
	D1	70	75	90	100	105	120	140	150	175
	L	143	172	187	190	212	234	259	304	372
	n-¢e	4-15	4-15	4-19	4-19	4-19	4-19	4-19	8-19	4-19
ANSI	D	89	98	108	117	127	152	178	191	229
	D1	61	70	79	89	99	121	140	152	191
	L	143	172	187	190	212	234	259	304	372
	n-¢e	4-16	4-16	4-16	4-16	4-16	4-19	4-19	4-19	8-19
DIN	D	95	105	115	140	150	165	185	200	220
	D1	65	75	85	100	110	125	145	163	180
	L	130	150	160	180	200	230	290	310	350
	n-¢e	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18
D2		45	55	66	82	98	120	140	160	225
d		13	18	23	30	38	48	61	69	100
L1		60	73	78	87	92	112	135	156	176
L2		78	92	100	110	121	147	180	224	278
H1		48	57	66	76	88	108	116	130	178
H2		20.5	26	33	38	42	53	-	-	-
T		13	14	14	16	16	16	18	18	18
F		30	33	40	47	52	70	-	-	-
M		M5	M6	M6	M8	M8	M8	-	-	-
S		7	8	11	11	11	15	-	-	-
