商品名称：气动式/电动式双由令球阀
商品编号：
上架时间：2014-05-12
浏览次数：194

QQ交流

商品详情：

品号	尺寸	规格	材质	垫座	O环	接口
VP-680 690	½″-4″	ANSI,JIS,DIN，BS	PVC	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-681 691	½″-4″	ANSI,JIS,DIN，BS	CPVC	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-683 693	½″-4″	ANSI,JIS,DIN，BS	PVDF	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-684 694	½″-4″	ANSI,JIS,DIN，BS	PP	PTFE	EPDM,FPM	Socket，Threaded，Flanged
VP-685 695	½″-4″	ANSI,JIS,DIN，BS	ABS	PTFE	EPDM,FPM	Socket，Threaded，Flanged

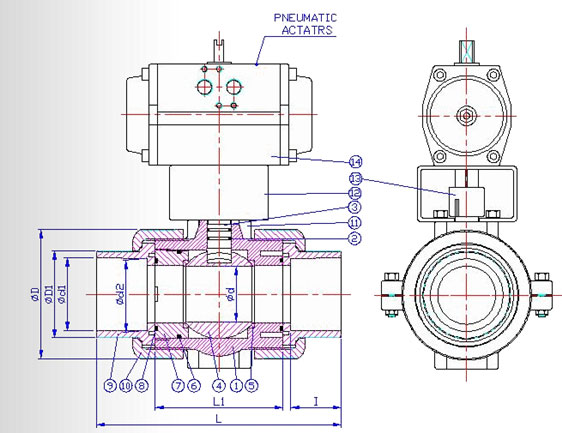

NO.	PART	MATEPIAL	QTY
1	本体	UPVC，CPVC,PP,PVDF,ABS	1
2	O环	EPDM,FRM	2
3	中心柱	UPVC，CPVC,PP,PVDF,ABS	1
4	球	UPVC，CPVC,PP,PVDF,ABS	1
5	垫座	PTFE	2
6	O环	EPDM,FRM	1
7	内特普	UPVC，CPVC,PP,PVDF,ABS	1
8	O环	EPDM,FRM	2
9	特普	UPVC，CPVC,PP,PVDF,ABS	2
10	螺帽	UPVC，CPVC,PP,PVDF,ABS	2
11	支撑架	UPVC	2
12	固定架	SUS	1
13	连接头	SUS	1
14	气压缸	EXTRUDED ALUMINUM ALLOY	1

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"	2-½"	3"	4"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm	65mm	80mm	100mm
JIS	d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
	d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98
	I	22.22	25.4	28.6	31.8	34.9	38.1	60.7	63	69
ANSI	d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	I	22.22	25.4	28.58	31.75	34.93	38.1	44.45	47.63	57.15
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	I	16	19	22	26	31	38	44	51	61
	d1	21.5	26.9	33.7	42.4	48.4	60.5
BS	d2	21.3	26.7	33.5	42.2	48.2	60.3
	I	16.5	19.5	22.5	27	30	36
thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8
	PT	14	14	11	11	11	11	11	11	11
D		45	55	66	82	98	120	140	163	225
D1		31	37	44	54	65	79	92	108	146
d		13	18	23	30	38	48	61	69	99
L		112	132	144	165	171	200	273	303	326
L1		60	73	78	87	92	112	136	158	176

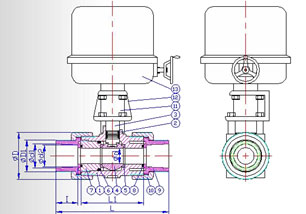

NO.	PART	MATEPIAL	QTY
1	本体	UPVC，CPVC,PP,PVDF,ABS	1
2	O环	EPDM,FRM	2
3	中心柱	UPVC，CPVC,PP,PVDF,ABS	1
4	球	UPVC，CPVC,PP,PVDF,ABS	1
5	垫座	PTFE	2
6	O环	EPDM,FRM	1
7	内特普	UPVC，CPVC,PP,PVDF,ABS	1
8	O环	EPDM,FRM	2
9	特普	UPVC，CPVC,PP,PVDF,ABS	2
10	螺帽	UPVC，CPVC,PP,PVDF,ABS	2
11	连接头	SUS	1
12	固定架	SUS	1
13	电动箱	ALUMINUM ALLOY ENCLOSURE	1

SIZE		½〞	¾"	1"	1-¼"	1-½"	2"	2-½"	3"	4"
Nom.		15mm	20mm	25mm	32mm	40mm	50mm	65mm	80mm	100mm
JIS	d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
	d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98
	I	22.22	25.4	28.6	31.8	34.9	38.1	60.7	63	69
ANSI	d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	I	22.22	25.4	28.58	31.75	34.93	38.1	44.45	47.63	57.15
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	I	16	19	22	26	31	38	44	51	61
	d1	21.5	26.9	33.7	42.4	48.4	60.5
BS	d2	21.3	26.7	33.5	42.2	48.2	60.3
	I	16.5	19.5	22.5	27	30	36
thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8
	PT	14	14	11	11	11	11	11	11	11
D		45	55	66	82	98	120	140	163	225
D1		31	37	44	54	65	79	92	108	146
d		13	18	23	30	38	48	61	69	99
L		112	132	144	165	171	200	273	303	326
L1		60	73	78	87	92	112	136	158	176
