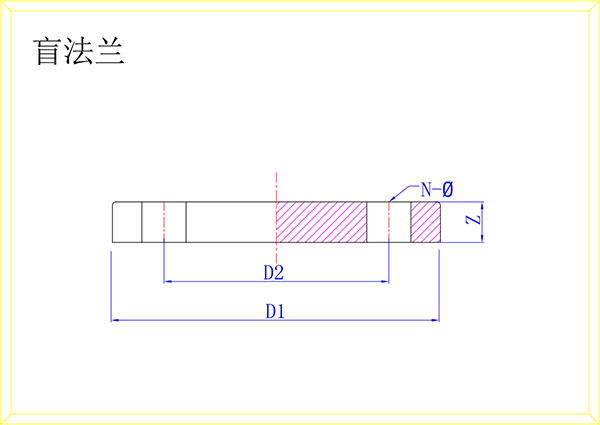

商品名称：盲法兰
商品编号：
上架时间：2014-06-11
浏览次数：76
QQ交流
商品详情：



型号 尺寸 规格 材质 接口
VP-250 ½″-12″ ANSI,JIS,DIN PVC Flanged
VP-251 ½″-12″ ANSI,JIS,DIN CPVC Flanged





SIZE 1/2 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4" 5" 6" 8" 10" 12"
Nom
JIS D1 95 100 125 135 140 155 175 185 210 250 280 330 400 445
D2 70 75 90 100 105 120 140 150 175 210 240 290 355 400
Z 14 16 16 18 18 20 22 22 22.5 24 26 28 29.5 29
N-¢ 4-15 4-15 4-19 4-19 4-19 4-19 4-19 8-19 8-19 8-23 8-23 12-23 12-25 16-25
ANSI D1 89 98 108 117 127 152 178 191 229 254 284 343 406 481
D2 61 70 79 89 98 121 140 152 191 216 241 298 362 432
Z 12 13 14 16 17.5 19 22 24 24 28.5 26 28 34 34
N-¢ 4-16 4-16 4-16 4-16 4-16 4-19 4-19 4-19 8-19 8-19 8-22 8-22 12-25 12-25
DIN D1 - - - - - - - - - 254 285 343 395 445
D2 - - - - - - - - - 210 240 295 350 400
Z - - - - - - - - - 28.5 26 27 31 33
N-¢ - - - - - - - - - 8-23 8-23 8-23 12-23 12-23
